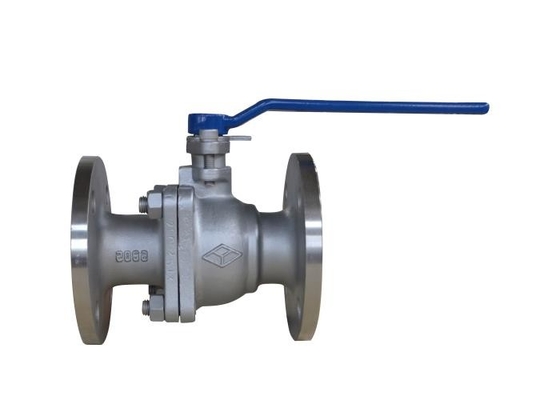

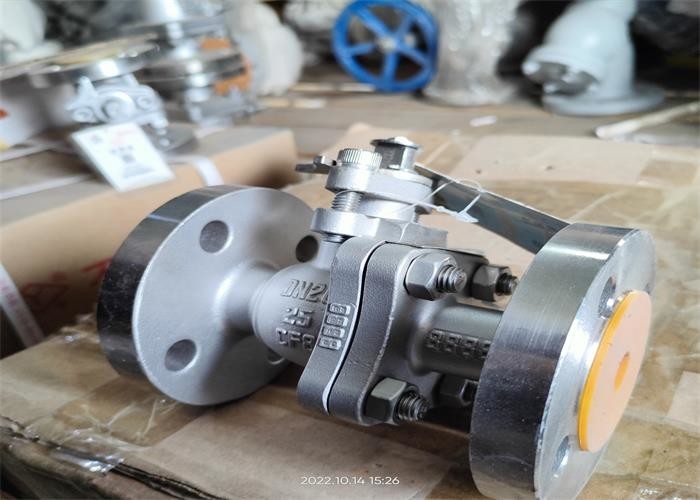

| 製品名: | 浮遊球弁 | 名前: | フランジの球のvavle |
|---|---|---|---|
| 関係: | フランジの終りRF /Flange | 力: | ハンドル |
| 圧力: | 1.6 mpa | ボディ材料: | 304 / ステンレス鋼 |
| 色: | 顧客の要求;ステンレス鋼の表面 | 媒体の温度: | ≤150℃ |
| ハイライト: | 304SS浮遊球弁,ステンレス鋼の浮遊球弁,80mmの浮遊球弁 |
||
弁はバルブ本体、球、茎、ハンドルおよび他の部品で茎を回すためにハンドルの回転によって、構成される
90°は、茎開閉実現するために90°を回すように球を運転する。
弁は腐食性媒体のパイプラインそして装置の開閉に使用することができる
| タイプ | DN | L | D | D1 | D2 | b-f | Z-Φd | H |
| Q41F-16P | 15 | 130 | 95 | 65 | 45 | 14-2 | 4-Ф14 | 88 |
| 20 | 140 | 105 | 75 | 55 | 14-2 | 4-Ф14 | 91 | |
| 25 | 150 | 115 | 85 | 65 | 14-2 | 4-Ф14 | 97 | |
| 32 | 165 | 135 | 100 | 78 | 16-2 | 4-Ф18 | 105 | |
| 40 | 180 | 145 | 110 | 85 | 16-2 | 4-Ф18 | 120 | |
| 50 | 200 | 160 | 125 | 100 | 16-2 | 4-Ф18 | 126 | |
| 65 | 220 | 180 | 145 | 120 | 18-2 | 4-Ф18 | 152 | |
| 80 | 250 | 195 | 160 | 135 | 20-2 | 8-Ф18 | 170 | |
| 100 | 277 | 215 | 180 | 155 | 20-2 | 8-Ф18 | 202 | |
| 125 | 320 | 245 | 210 | 185 | 22-2 | 8-Ф18 | 250 | |
| 150 | 360 | 280 | 240 | 210 | 24-2 | 8-Ф23 | 279 | |
| 200 | 403 | 335 | 295 | 265 | 26-2 | 12-Ф23 | 322 |
| 部分名 | 材料 |
| ボディ | CF8 |
| 茎、球 | F304 |
| Oリング、パッキング | PTFE |
| わずかな圧力 |
1.6、2.5MPa |
| わずかな直径 |
DN15-DN200mm |
| 温度 | ≤150℃ |
| Mediun | 水、オイル、ガス |
| 設計印 |
GB/T 12237 |
| 向かい合って |
GB/T 12221 |
| 点検およびテスト |
GB/T 26480 |
1. このプロダクトは乾燥した倉庫で保たれるべきで、厳しく屋外で貯えられるために禁止される。
2. 長期保管、定期的なメインテナンス。
3. このプロダクトはパイプラインまたは装置のあらゆる位置に取付けることができる開閉することは便利なはずである。
4. 取付けの前に取付けの前に条件を満たすために、圧力試験は遂行されるべきである。
5. 管および弁キャビティは取付けの前にきれいになるべきである。
6. プロダクトは取付けの後で大きい外力に服従しない。
7. ハンドルの位置は弁が開いているまたは閉められているかどうか示す。ハンドルは管の軸線に垂直であると管の軸線と平らである開き、閉まると。
8. 作動条件は性能指定の条件に一貫している。
| 可能な欠陥 | 失敗の原因 | 欠陥の除去方法 |
| 密封表面の漏出 |
1. 中間のフランジのボルトは緩い。 2. 密封表面への損傷。 |
1. 中間のフランジのボルトを均等にきつく締めなさい。 2. 密封表面を修理するか、または部品を取り替えなさい。 |
| パッキングの漏出 |
1. 不十分なパッキング。 2. パッキングは堅く押されない。 |
1注入口を加えなさい。 2. パッキングを堅く押しなさい。 |
| 中間の口の漏出 |
1. 中間のフランジのパッドは傷つけられるか、または無効である。 2. 中間のフランジのボルトはきつく締められない。 |
1. 中間のフランジのパッドを取り替えなさい。 2. 中間のフランジのボルトを均等にきつく締めなさい。 |
