商品の詳細:
お支払配送条件:
|
| 製品名: | 浮遊球弁 | 色: | 顧客の要求 |
|---|---|---|---|
| 名前: | フランジの球弁 | 標準: | APIの標準 |
| サイズ: | DN15~DN150 | ボディ材料: | 304;ステンレス鋼 |
| 関係: | フランジ;RF | 働き圧力: | 1.0-1.6Mpa （10-25bar） |
| ハイライト: | 4インチのフランジの浮遊球弁,ステンレス鋼のフランジの浮遊球弁,4インチによってフランジを付けたようになる浮遊物弁 |
||

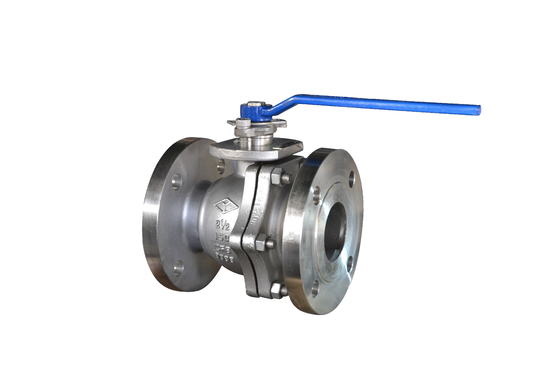

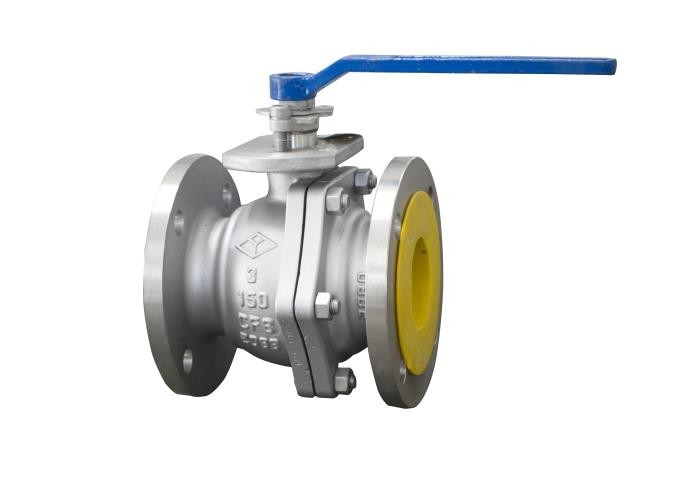

ステンレス鋼のフランジを付けたようになった球弁は堅く閉まるように90度の回転および小さい回転時だけ要求する。媒体のための完全に等しいバルブ本体 キャビティは流路を通して少し抵抗を、まっすぐに提供する。球弁は直接開始のために一般に最後最もよく考慮され、が、最近の進展は制御流れを絞り、それらを設計した。球弁の主な特長は、作動し、維持すること、容易な密集した構造溶媒、酸および天燃ガスおよび他の一般的な働く媒体、しかしまた水のために適した、酸素の過酸化水素、メタンおよびエチレンのような媒体の悪い働く条件のために適したである。球のバルブ本体はまた結合することができる必要である場合もある。このタイプの弁はパイプラインの横の方向に取付けられる。
ステンレス鋼のフランジを付けたようになった球弁は弁を開けるか、または妨げるために茎の回転によって働く。小型球弁スイッチ ライトは大きい口径、信頼できるシーリング、単純構造、便利な維持、密封表面に作ることができ、球形の表面は容易ではない閉鎖した州に、媒体の腐食であることさまざまな企業で広く利用されている頻繁にある
| タイプ | DN | L | D | D1 | D2 | f | Z-Φd | H | T |
| Q41F-150LBP | 1/2 | 108 | 89 | 60.5 | 35 | 1.6 | 4-Ф16 | 76 | 3.7 |
| 3/4 | 117 | 98 | 70 | 43 | 1.6 | 4-Ф16 | 84 | 4 | |
| 1 | 127 | 110 | 79.5 | 51 | 1.6 | 4-Ф16 | 90 | 4.2 | |
| 1-1/4 | 140 | 115 | 89 | 64 | 1.6 | 4-Ф16 | 103 | 4.8 | |
| 1-1/2 | 165 | 125 | 98.5 | 73 | 1.6 | 4-Ф16 | 113 | 4.8 | |
| 2 | 178 | 150 | 120.4 | 92 | 1.6 | 4-Ф19 | 125 | 5 | |
| 2-1/2 | 190 | 180 | 139.7 | 105 | 1.6 | 4-Ф19 | 148 | 5.5 | |
| 3 | 203 | 190 | 152.4 | 127 | 1.6 | 4-Ф19 | 167 | 5.5 | |
| 4 | 229 | 230 | 190.5 | 157 | 1.6 | 8-Ф19 | 213 | 6 | |
| 5 | 356 | 255 | 215.9 | 186 | 1.6 | 8-Ф22 | 267 | 6.4 | |
| 6 | 394 | 280 | 241.3 | 216 | 1.6 | 8-Ф22 | 275 | 7 |
| 部分名 | 材料 |
| ボディ | CF8 |
| 茎、球 | F304 |
| Oリング、パッキング | PTFE |
| 可能な欠陥 | 失敗の原因 | 欠陥の除去方法 |
| 1. 密封表面の漏出 | 1. 中間のフランジのボルトは緩い。 | 1. 中間のフランジのボルトを均等にきつく締めなさい。 |
| 2. 密封表面への損傷。 | 2. 密封表面を修理するか、または部品を取り替えなさい。 | |
| 2. パッキングの漏出 | 1. 不十分なパッキング。 | 1.Add注入口。 |
| 2. パッキングは堅く押されない。 | 2.Press堅のパッキング。 | |
| 3. 中間の口の漏出 | 1. 中間のフランジのパッドは傷つけられるか、または無効である。 | 1.Replace中間のフランジのガスケット。 |
| 2. 中間のフランジのボルトはきつく締められない。 | 2.Tighten均等に中間のフランジのボルト。 |
1. このプロダクトは乾燥した倉庫で保たれるべきで、厳しく屋外で貯えられるために禁止される。
2. 長期保管、定期的なメインテナンス。
3. このプロダクトはパイプラインまたは装置のあらゆる位置に取付けることができる開閉することは便利なはずである。
4. 取付けの前に取付けの前に条件を満たすために、圧力試験は遂行されるべきである。
5. 管および弁キャビティは取付けの前にきれいになるべきである。
6. プロダクトは取付けの後で大きい外力に服従しない。
7. ハンドルの位置は弁が開いているまたは閉められているかどうか示す。ハンドルは管の軸線に垂直であると管の軸線と平らである開き、閉まると。
8. 作動条件は性能指定の条件に一貫している
