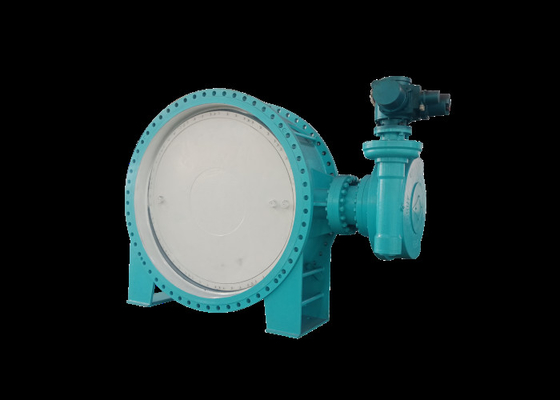

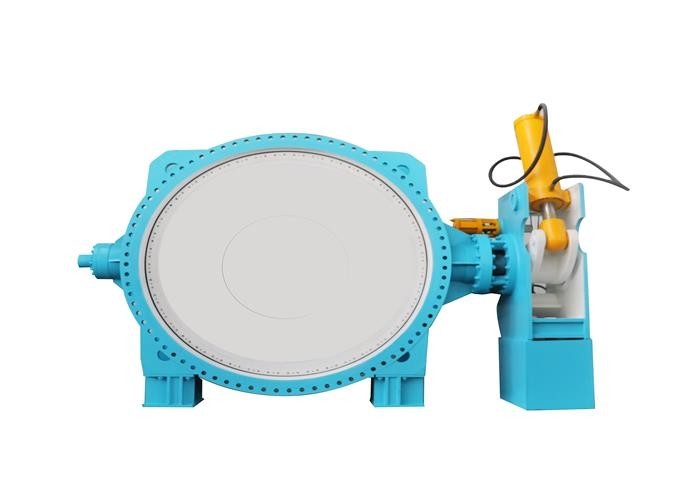

ダブルディスク偏心ダクタイル鋳鉄材1.0Mpa圧力フランジバタフライバルブ

使用法：

バルブは、石油化学、ght 産業、冶金、海運、電力、applingand 排水 indrstry 薬局などの分野で広く使用されています。流れるエージェントには、腐食性および非腐食性の気液、seme-liquid のすべてが含まれます。流体を調整し、遮断することができます。シングルエキセントリックバタフライバルブをベースに、さらに改良された成形は、最も広く使用されているダブルエキセントリックバタフライバルブです。バルブステムの軸がディスクの中心とボディの中心からずれている構造。二重偏心の効果により、バルブが開いた後、ディスクをシートからすばやく取り外すことができ、ディスクとシートの間の不要な過剰な押し出しとスクラッチ現象が大幅に排除され、開放抵抗が減少し、摩耗が減少し、シートの寿命が向上します。

接続サイズ

DN	D	D1	D2	b	L	Z-Φd
400	Φ565	Φ515	Φ480	24.5	216±2	16-Φ28
450	Φ615	Φ565	Φ530	25.5	222±2	20-Φ28
500	Φ670	Φ620	Φ582	26.5	229±2	20-Φ28
600	Φ780	Φ725	Φ682	30	267±2	20-Φ31
700	Φ895	Φ840	Φ794	32.5	292±3	24-Φ31
800	Φ1015	Φ950	Φ901	35	318±3	24-Φ34
900	Φ1115	Φ1050	Φ1001	37.5	330±3	28-Φ34
1000	Φ1230	Φ1160	Φ1112	40	410±3	28-Φ37
1200	Φ1455	Φ1380	Φ1328	45	470±3	32-Φ40
1400	Φ1675	Φ1590	Φ1530	46	530±4	36-Φ43
1600	Φ1915	Φ1820	Φ1750	49	600±4	40-Φ49
1800年	Φ2115	Φ2020	Φ1950	52	670±4	44-Φ49
2000年	Φ2325	Φ2230	Φ2150	55	760±4	48-Φ49

技術パラメータ

本体材質

バルブの特徴

1.バルブは二重偏心構造を採用しており、バルブが閉じるほどシール機能があり、シール性能は信頼できます。

2.バタフライプレートシールリングはNBR Tタイプのゴム製シールリングでできており、バタフライプレートにプレスプレートでしっかりと取り付けられています。一定期間使用すると、ゴム製シールリングが摩耗し、ネジを締めたり緩めたりしてゴム製シールリングの圧力を調整し、バタフライバルブを漏れなくシールし続け、耐用年数を延ばすことができます。バルブを取り付けた後は、パイプラインで簡単に調整または交換できます (パイプラインからバルブを取り外す必要はありません)。

3.バタフライプレートは、強度が高く、流動面積が大きく、流動抵抗が小さい。

4、バルブシャフトはO型ゴムパッキンで密閉されており、中圧が高いほど密閉性が高くなります。パッキンが摩耗した後は、パッキン押えを押し続けることで補償が得られます。

構造と作用原理

1.バルブは、ウォームギアドライブフランジ接続、ダブルエキセントリックソフトシーリングバタフライバルブ、つまり、バルブボディの直径軸とバルブシートシール面のステム回転中心が偏心形成されています。バルブは、バルブ本体、ディスク、ステム、シールプレート、圧力リング、蝸牛移動装置およびその他の部品で構成されています。

2. 蝸牛の操作: 蝸牛のハンド ホイールを回転させると、バルブ ステムが 90° 回転し、バタフライ プレートを駆動して 90° 回転させ、開閉を実現します。製品は二重偏心構造であるため、開閉の過程でCAM効果を生み出し、バルブの切り替えトルクを減らし、バルブシートとバタフライプレート間の摩耗を減らし、バルブの寿命を延ばします。

定期メンテナンス

9.1 屋内: 製品が屋内に設置されている場合、梱包室は 1 ～ 2 か月に 1 回油を差して開閉する必要があります。

9.2 屋外: 製品を屋外に設置する場合は、蝸牛ムービング ヘッドの腐食を防ぐための保護手段を追加する必要があります。パッキング ルームは、1 ～ 2 か月に 1 回油を差して開閉する必要があります。雨や雪が満たされるたびに部屋を再び満たして、一度開閉してください。

9.3 ダウンホール: 製品がダウンホールに設置されている場合、パッキング ルームは油で満たされ、1 ～ 2 か月に 1 回開閉されます。雨や雪が降るたびに、井戸に貯められた雨水を汲み出して、長時間雨水に浸して製品や蝸牛ヘッドが錆びるのを防ぎます。パッキン室は油を充填し、一度開閉してください。

9.4 さまざまな実際の作業条件に応じて、さまざまな人工内耳アクチュエータを選択できます。屋外および地下の人工内耳アクチュエータは閉じることができます。これは注文時に指定する必要があります。
