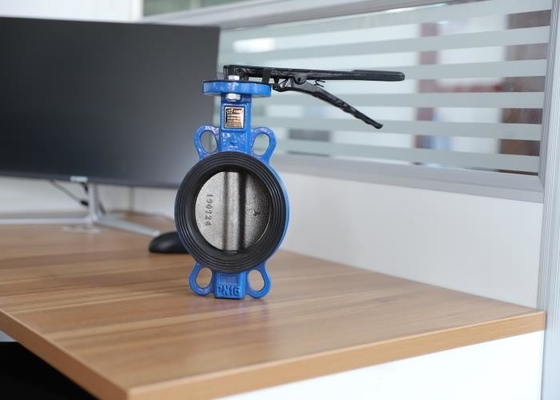

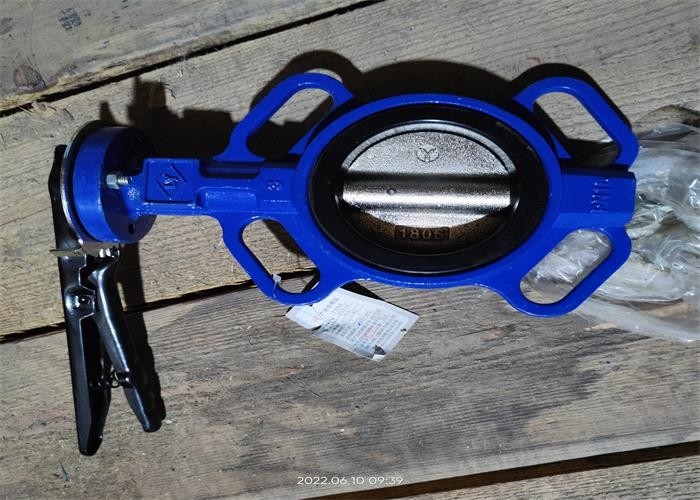

API 標準鋳鉄材料水媒体ウェーハ バタフライ バルブ

序章

ハンドルバタフライバルブは構造がシンプルで、小型軽量で部品点数も少ない。また、90°回転するだけで素早く開閉でき、操作が簡単で、バルブは優れた流体制御特性を備えています。バタフライバルブが完全に開いた位置にある場合、バタフライプレートの厚さは、媒体がバルブ本体を流れるときの唯一の抵抗であるため、バルブによって発生する圧力損失が小さいため、より優れた流量制御特性を備えています。

コーンサイズ

主要部の名称と材質

バルブの特徴

1.構造は半軸構造を採用しており、90度の操作は素早く開くことができます。プレートは、強度が高く、流れの面積が大きく、流れの抵抗が小さく、省エネです。
2.媒体は、フランジディスクバルブの両側から任意の方向に流れることができ、接続または遮断の目的を達成できます。
3.テーパーピン構造設計なし：バルブシャフトとバルブプレート間の伝達接続は六角形接続の形式を採用し、元の中間ラインバルブコーンピンの漏れと落下の隠れた危険を効果的に解決し、バルブのシールを大幅に改善します性能と操作の安全性を高め、オリジナルのミドルライン バタフライ バルブ コーン ピンから脱落する問題を完全に解決します。
4.優れたシール性能：バルブはピン設計を採用していないため、元のミドルラインバタフライバルブのコーンピン漏れの問題を完全に解決します。バルブシートは一体加硫処理を採用。一方では、元の中間ライン バルブの圧力テストに存在するバルブ シートとボディの間の漏れの問題が解決されます。一方、加硫シートの側面シール面は広く、パイプフランジとのシールをより確実にするために、3つのOリングタイプのシールウォーターラインが追加されています。フランジ ガスケットが保存されます。


予防

1.バルブはパイプラインに取り付けて開閉し、調整や絞りにも使用できます。
2. バルブはどの方向にも取り付けることができます。
3. パイプとバルブ キャビティは、取り付け前に清掃する必要があります。
4. 取り付け後、バルブに大きな外力が加わらないようにしてください。
5.バルブは、長期間閉鎖されているパイプラインに取り付けられており、定期的に開閉する必要があります。
6. 局所最低気温が 4℃未満の場合は、絶縁保護を行う必要があります。エンドバルブは、パイプまたはジャケットの加熱と一緒に使用して、パイプの壁の温度が0℃以下にならないようにしてください。
7.振動下または媒体温度の急激な変化下でパイプラインに設置して使用することは固く禁じられています。
8. 動作条件は、性能仕様の要件と一致していなければなりません
